製品例

主な被切削材

  • 各種炭素鋼 (S45C, S50C, S55C など) 及びその調質材
  • クロムモリブデン鋼 (SCM440 など) 及びその調質材
  • 炭素工具鋼 (SK3 など)
  • 一般構造用圧延鋼材 (SS400 など)
  • 合金工具鋼材 (SKD11, SKD61 など)
  • 高速度工具鋼鋼材 (SKH51, SKH55 など)
  • 非鉄金属(アルミ、真ちゅう、ステンレス、チタンなど)

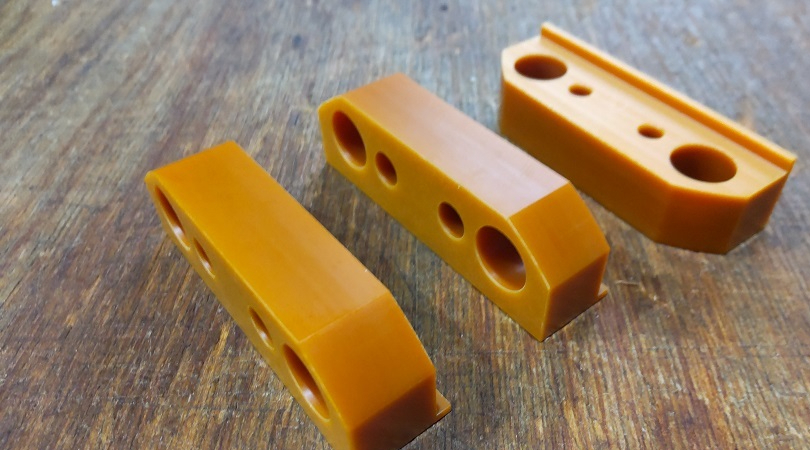

  • 樹脂、ベークライトなど

丸材からの6F(6面フライス)加工

私たち加工屋にとって、材料仕入れは欠かすことができません。

今は金属プレートが安く購入できる時代になり、弊社のようなフライス加工をメインに行う工場にとっては有難い反面、鋼材メーカーも価格の下落にしのぎを削っている姿に気が引けるところもあります。

黒皮の素材(バー材)を購入し、自分で6F加工をしてプレート作成をしていた頃が懐かしくも思えますが、今日の明日というくらいに特急案件があると、やっぱり鋼材屋の在庫にある黒皮材を購入して6F加工をすることもあります。


一方、素材の種類によってはバー材がなくて丸材しかメーカーが製造していないものもあります。

そのような場合は、丸材から角に削らないといけないのですが、意外とこの丸材からの6F加工をするところが少ないようです。


もちろん、プレートメーカーに依頼しても加工はしてくれますが、割高になったり特急では対応してもらえなかったりします。

弊社では近隣の鋼材屋より、丸材からの6F加工の依頼を多く受けております。


もし、丸材から角にしたいという要望がございましたらご一報ください。


(※サイズはΦ100くらいまでが限界サイズとなります)


加工例一覧

※画像をクリックすると拡大できます

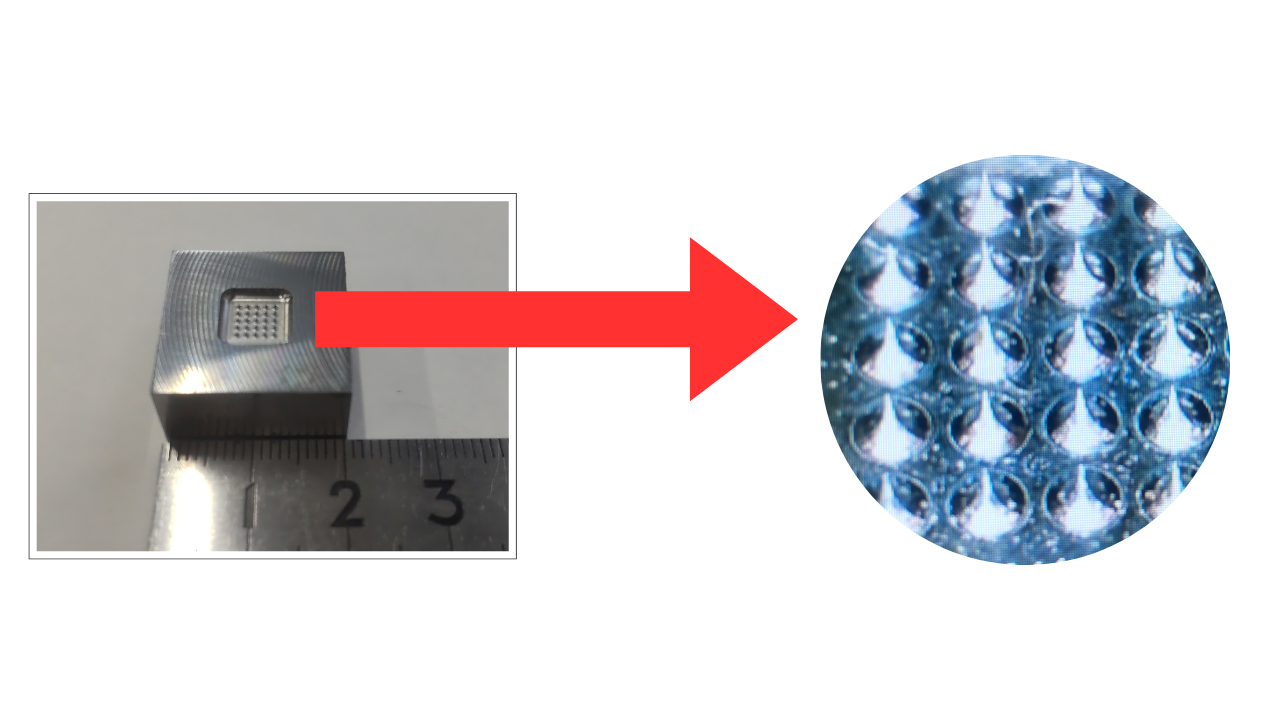

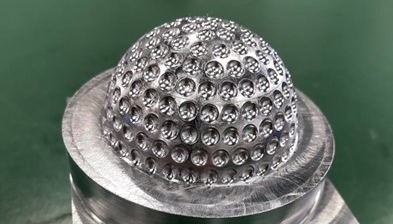

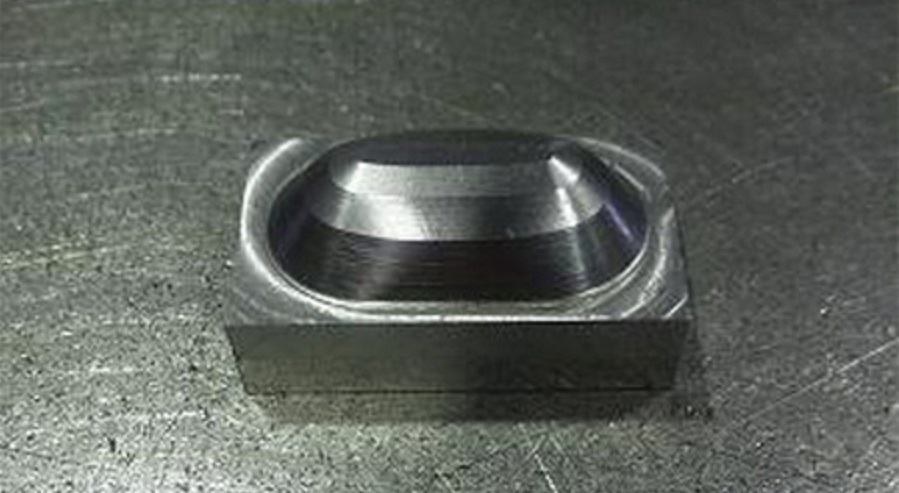

3次元加工

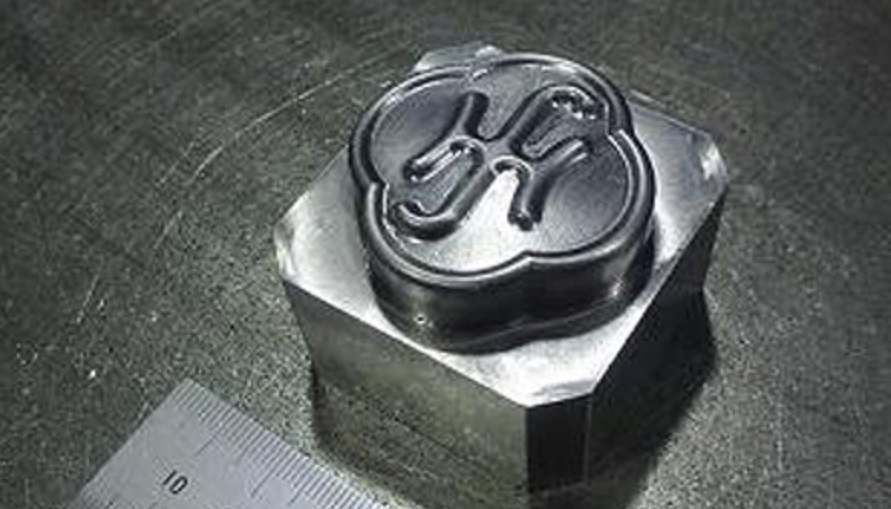

自社マーク

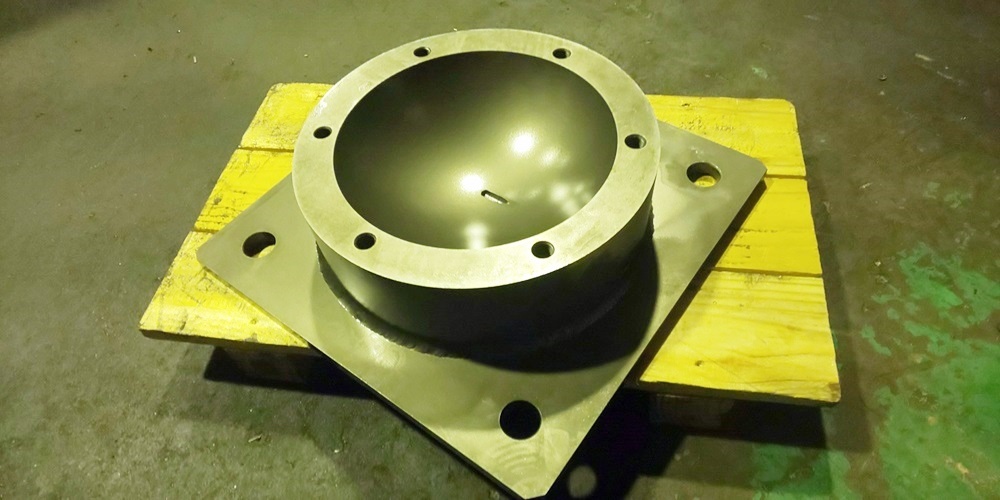

材質はS25Cで、旋盤加工したものとプレートを溶接後に浸炭焼入れしています。

大きさは300x300くらい。

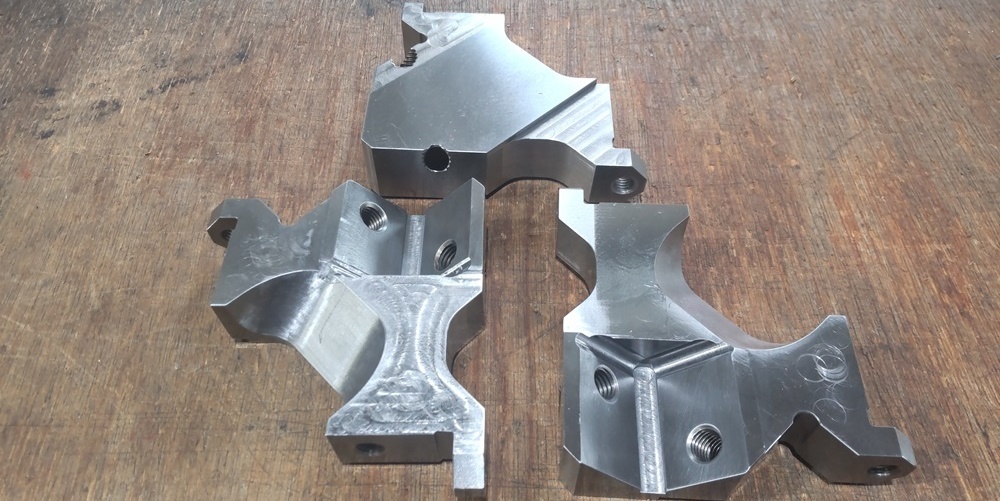

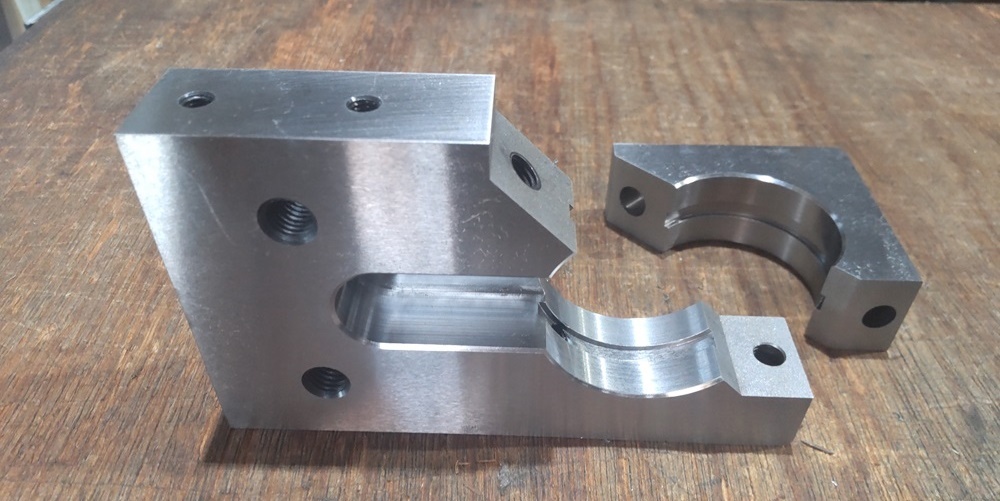

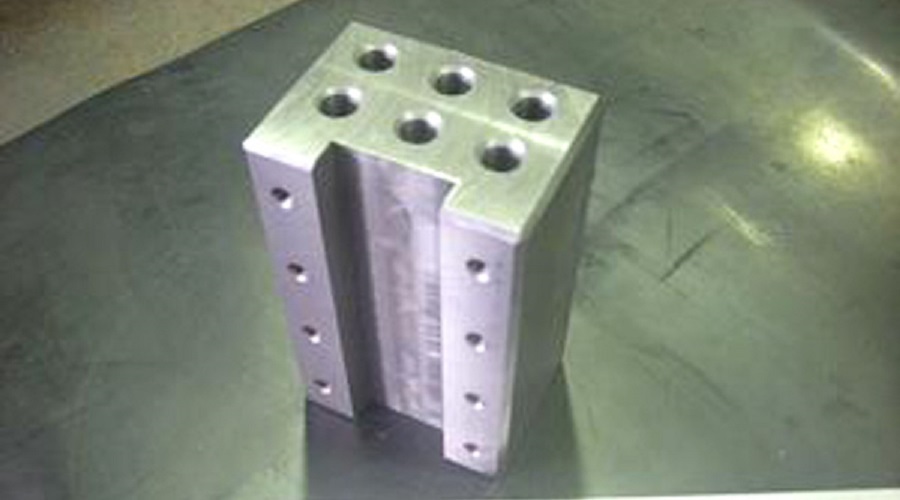

SS400、S50Cやアルミなど、1つのブロックから削りだして作ったりもします。

5軸加工機でも作りにくいものは、昔ながらの方法で治具を作って頭をひねりながら製作しています。

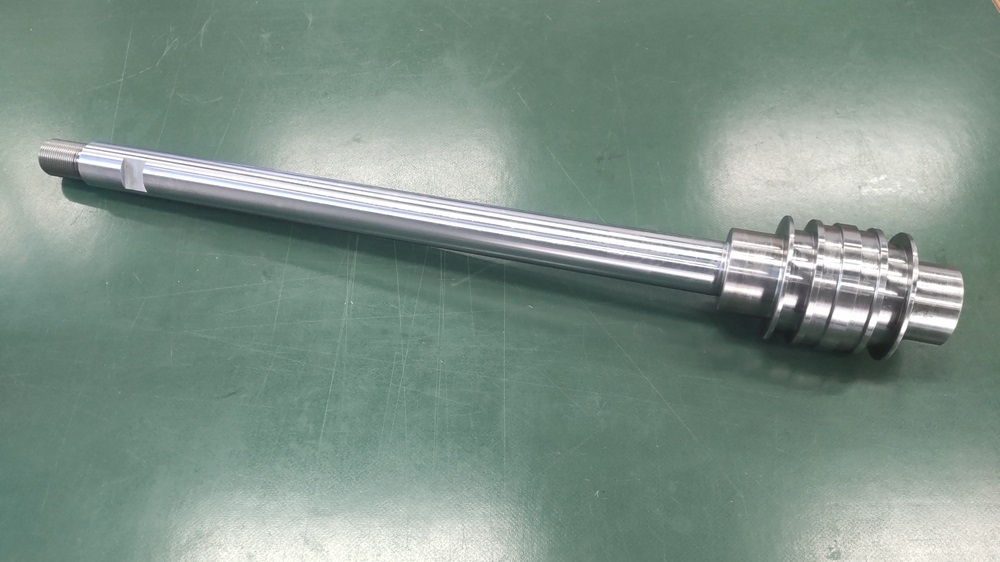

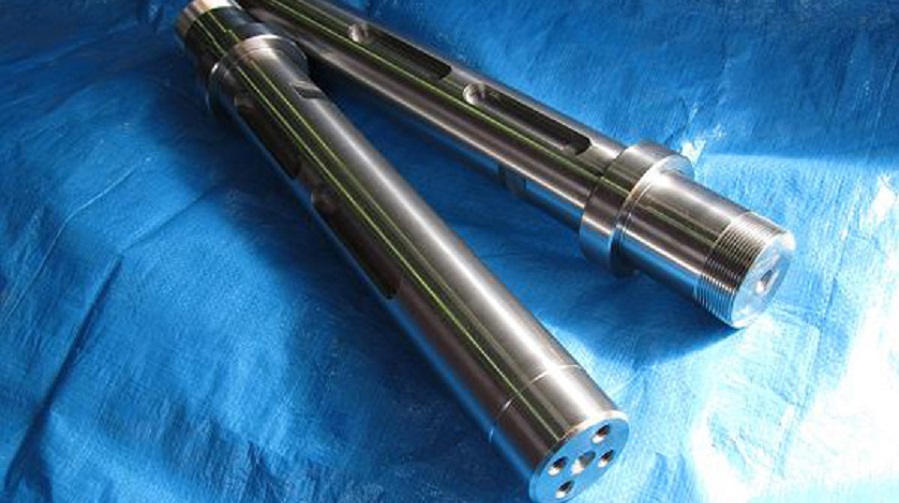

台形ネジやワイヤー放電によるキー溝加工。

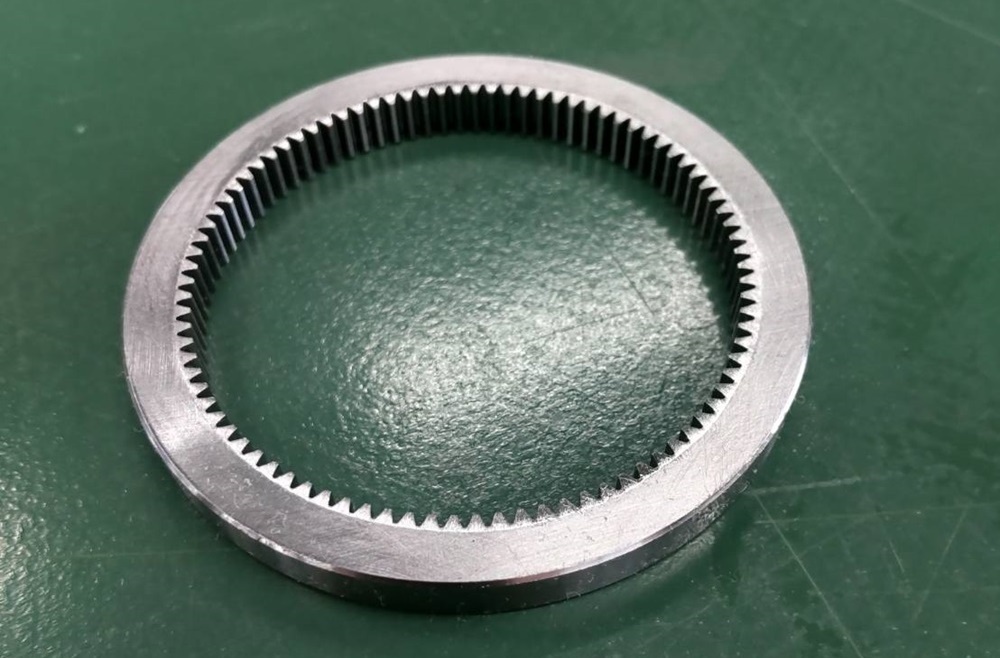

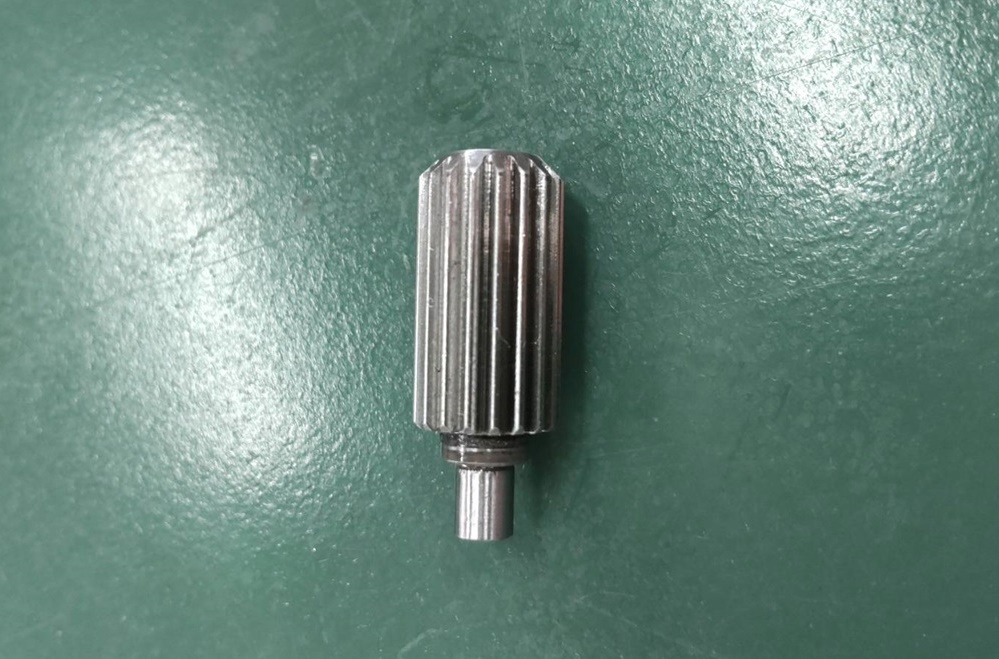

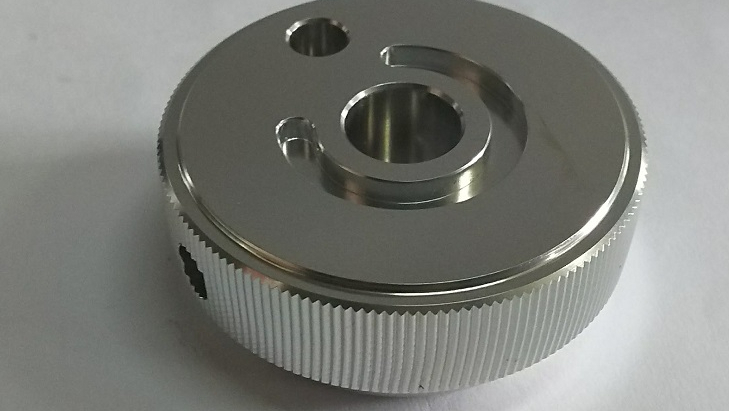

内径ローレット加工、SKD材の焼入れ後の切削仕上げなども対応できます。

海外でも良品がどんどんできるようになっていますので試してみてはいかがでしょうか?


最近では、「中国製でお願いします!」と価格ではなく、品質でご指名頂くことも多くなってきました(^^)

材質:SUS304

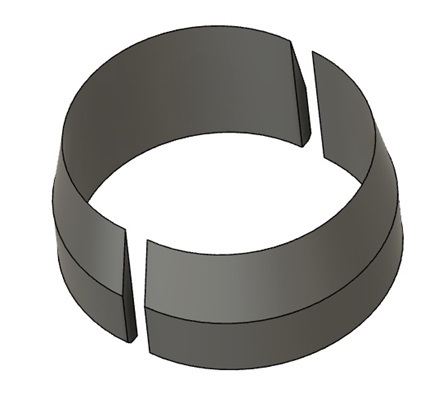

肉厚が薄いリング形状の加工品です。

画像ではわかりにくいですが、外形はテーパー形状になっているので慣れていないと面倒どころか、加工対応不可と言われることも多いタイプの品物の1つですね。

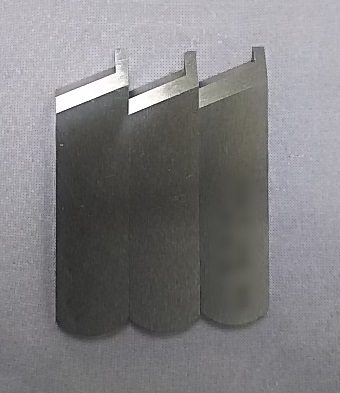

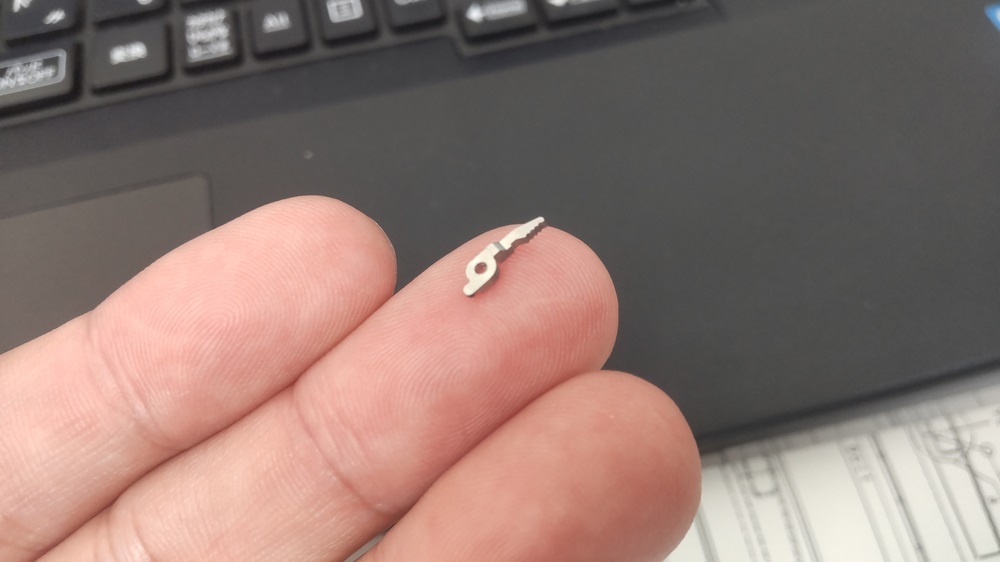

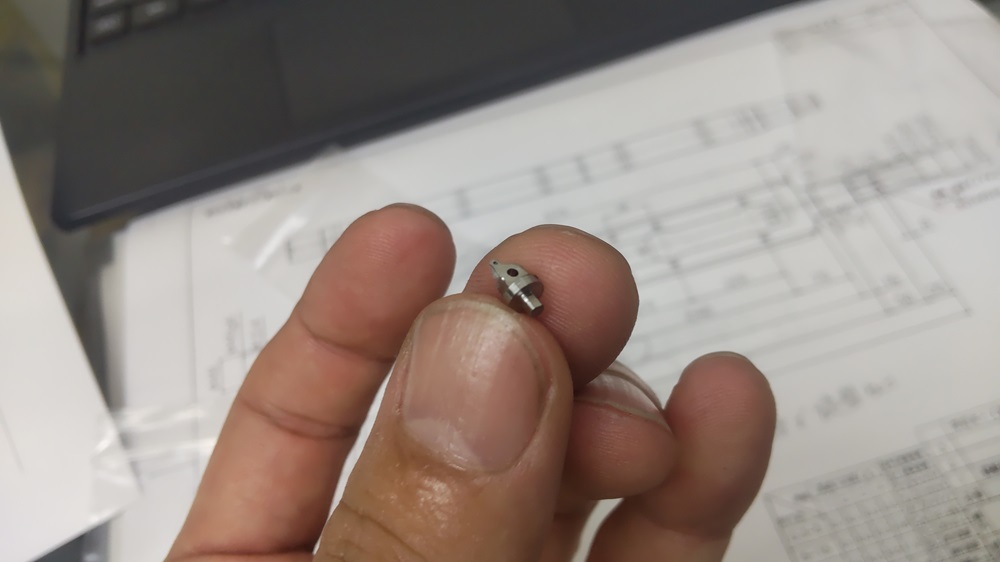

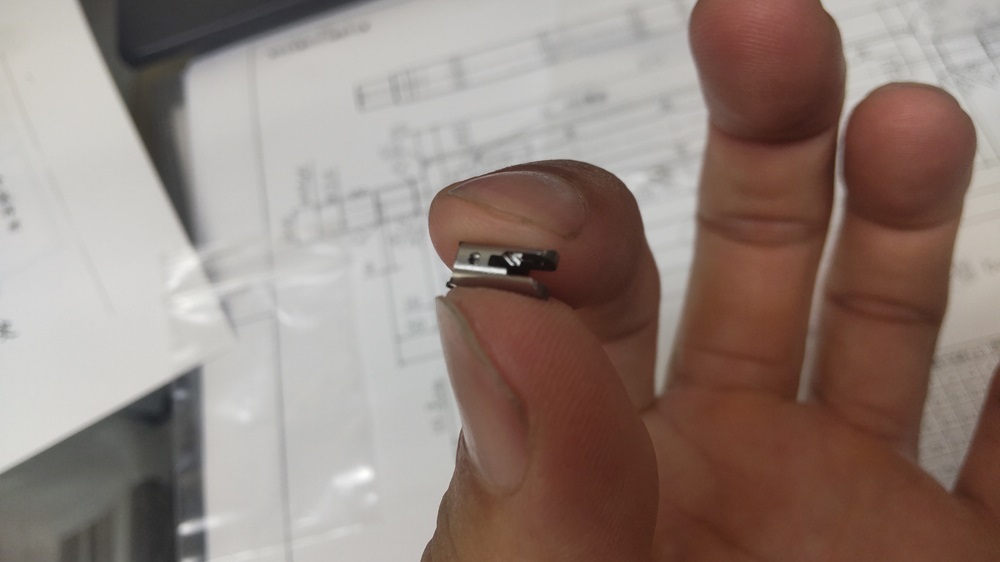

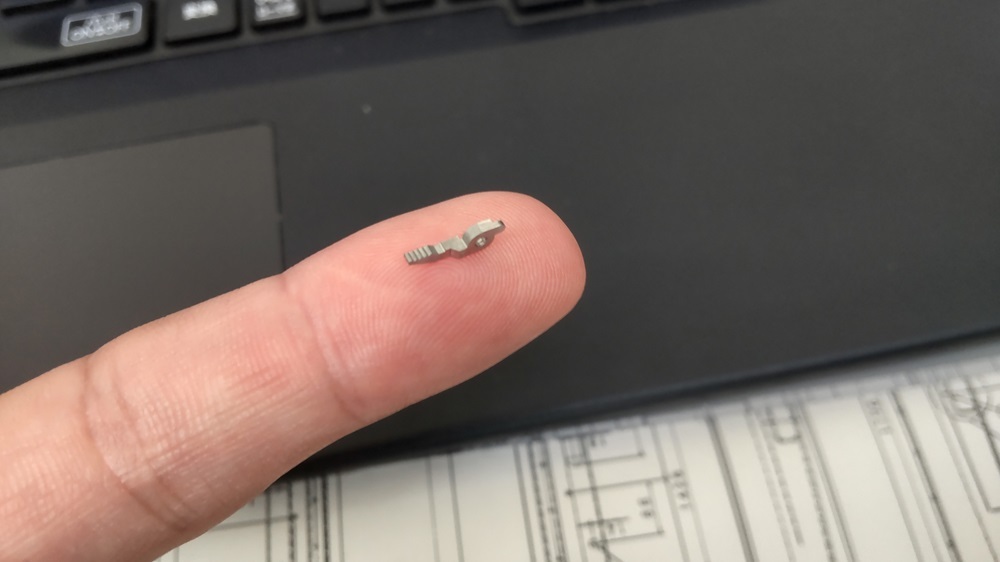

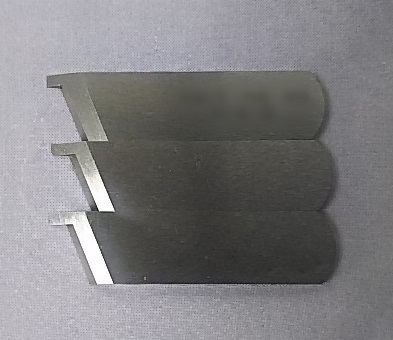

材質:SKH51

糸を切るための小さい刃物だそうです。

現物支給のサンプルからデータ作成をして、中国で製作しました。


レーザー印字もできます(写真ではボカシを入れてます)。

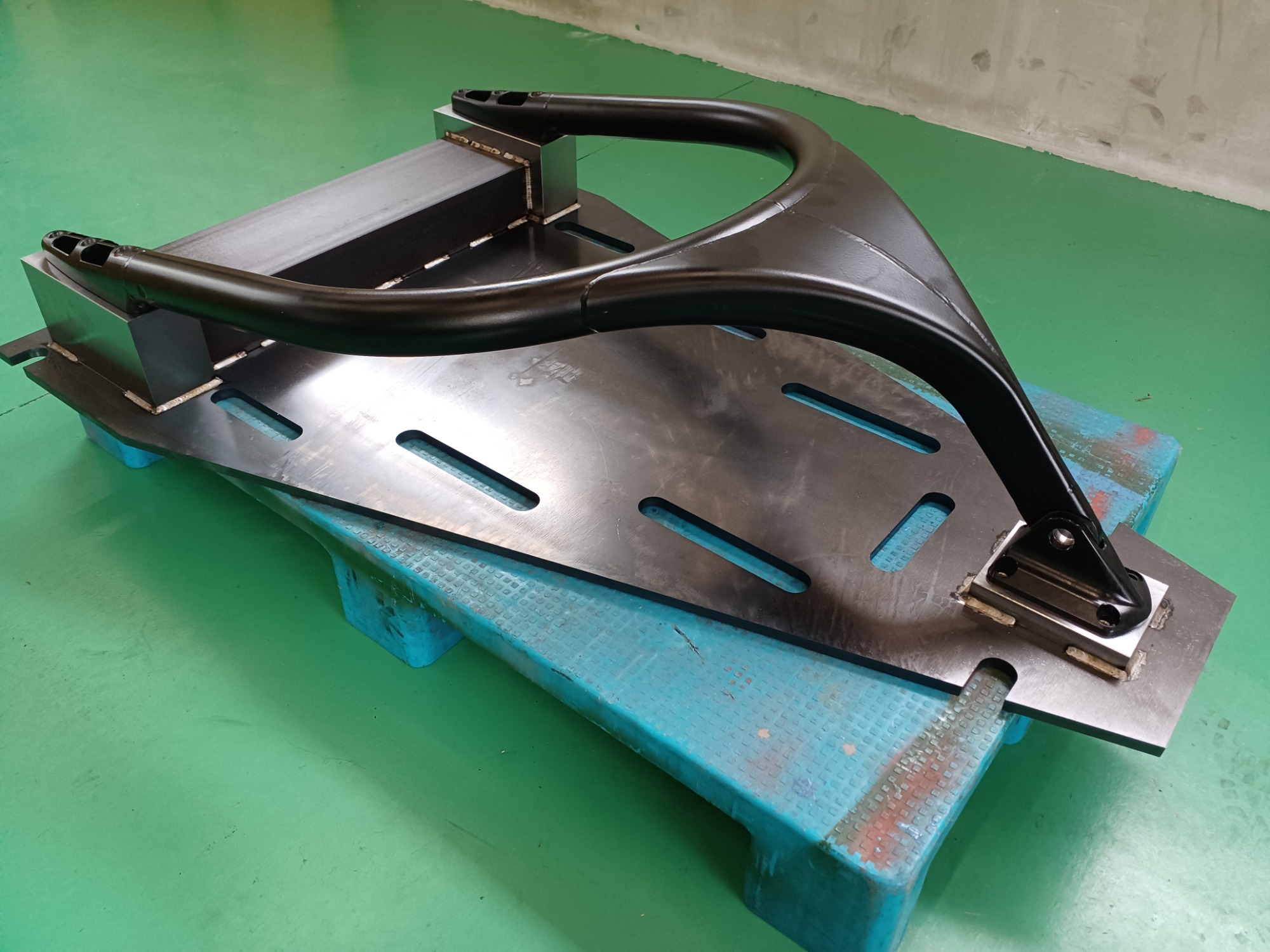

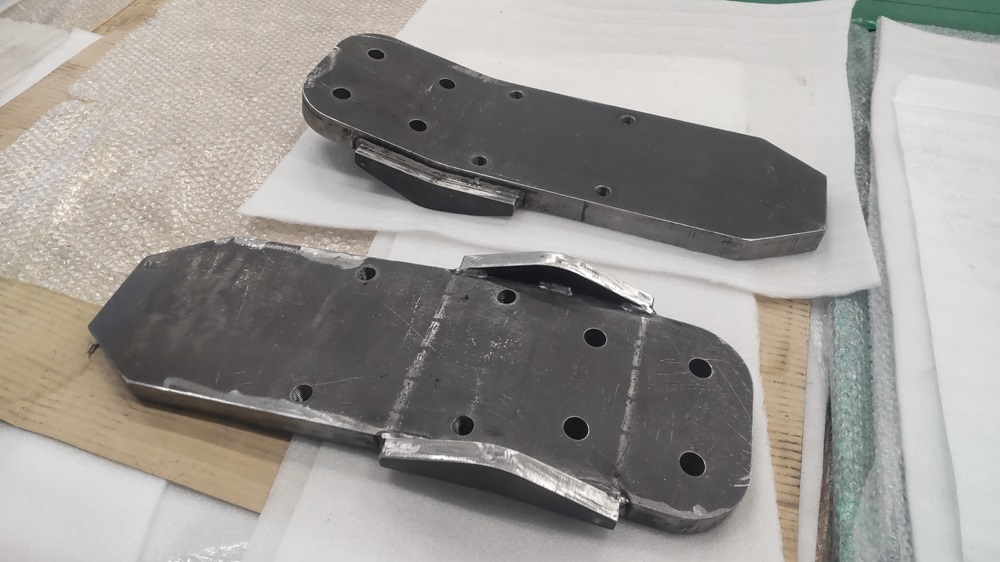

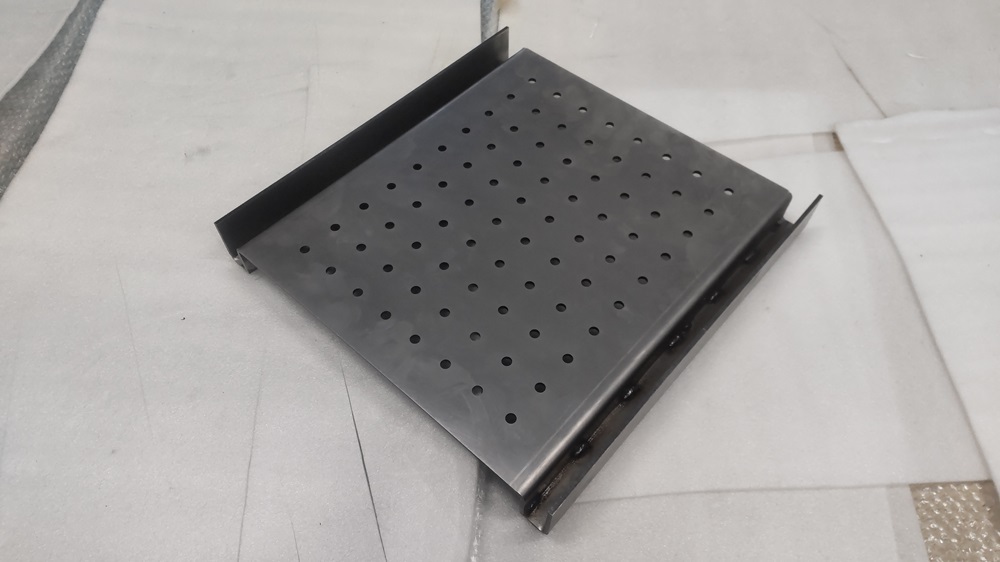

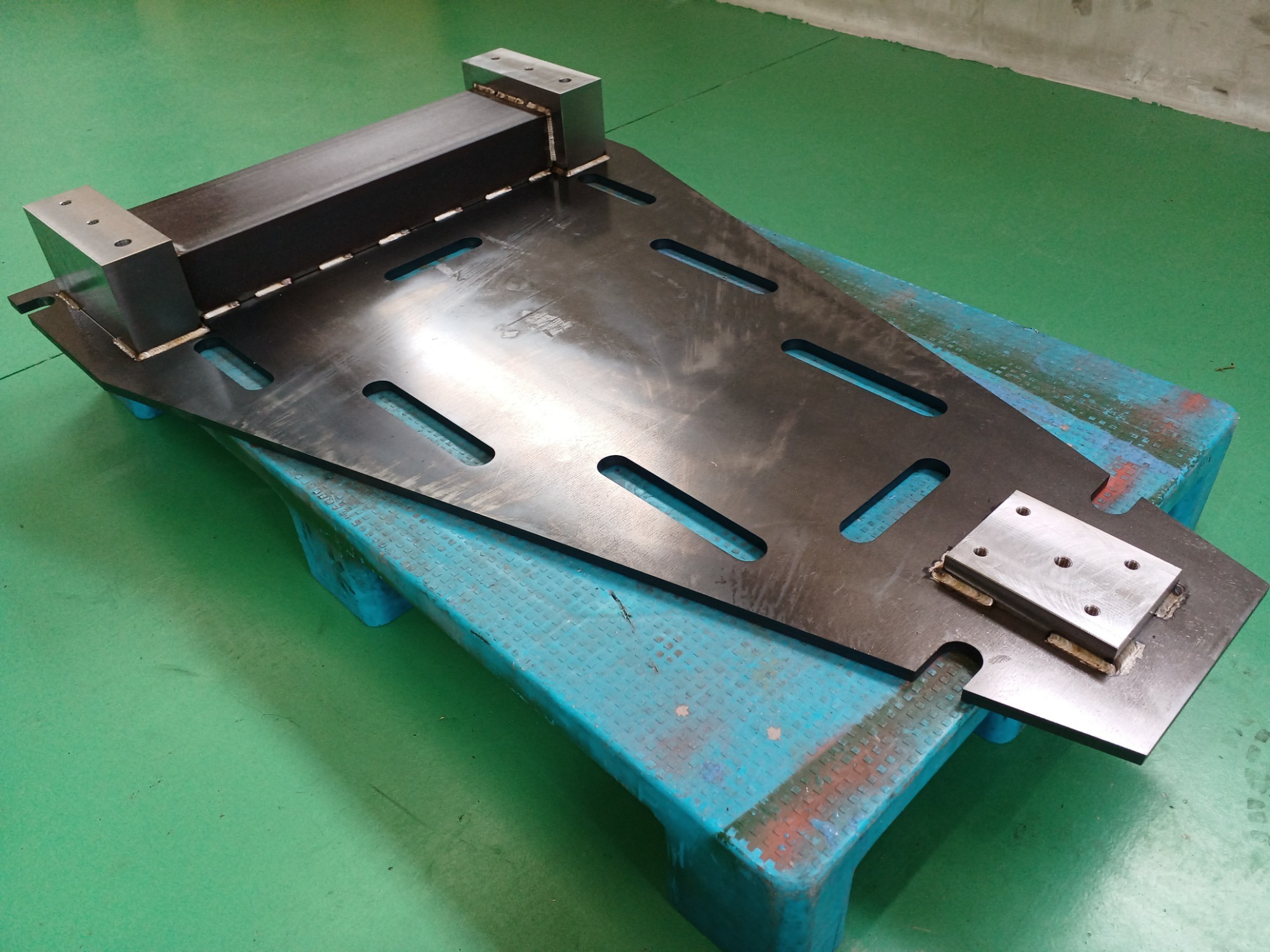

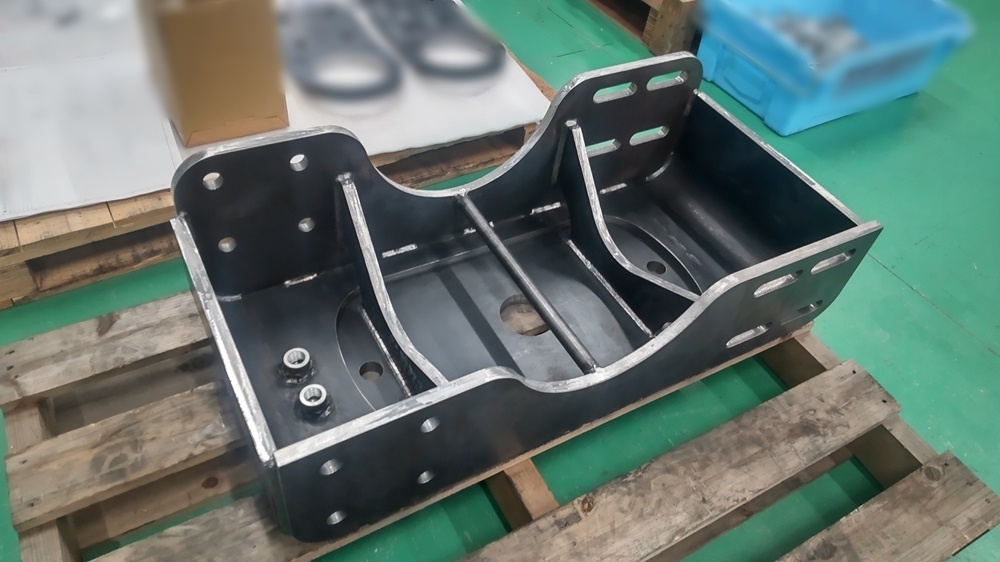

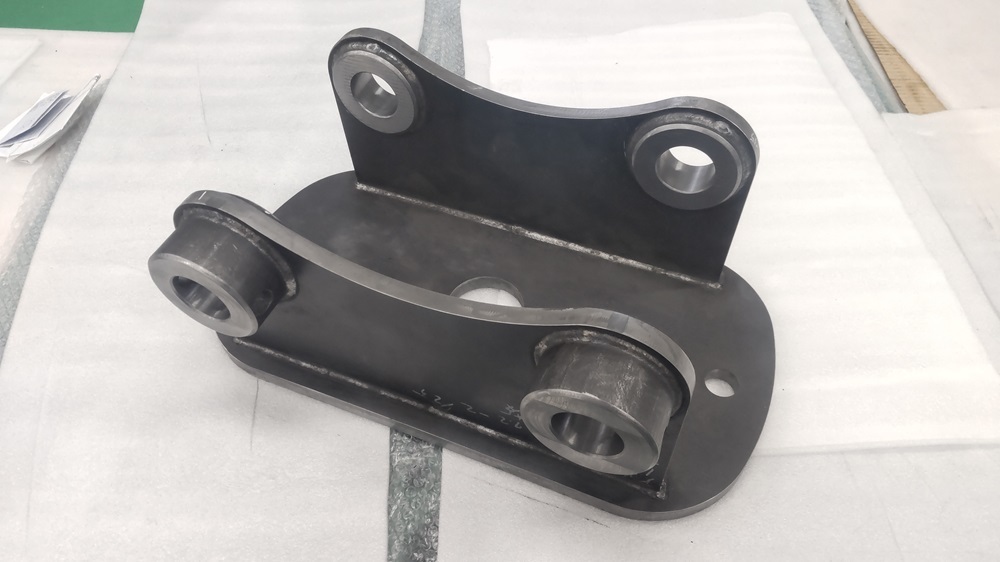

外注 製缶・レーザー加工

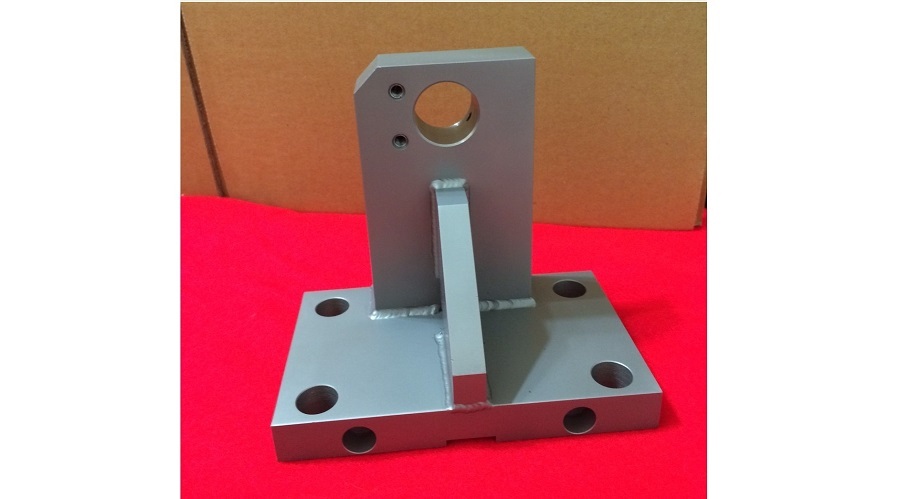

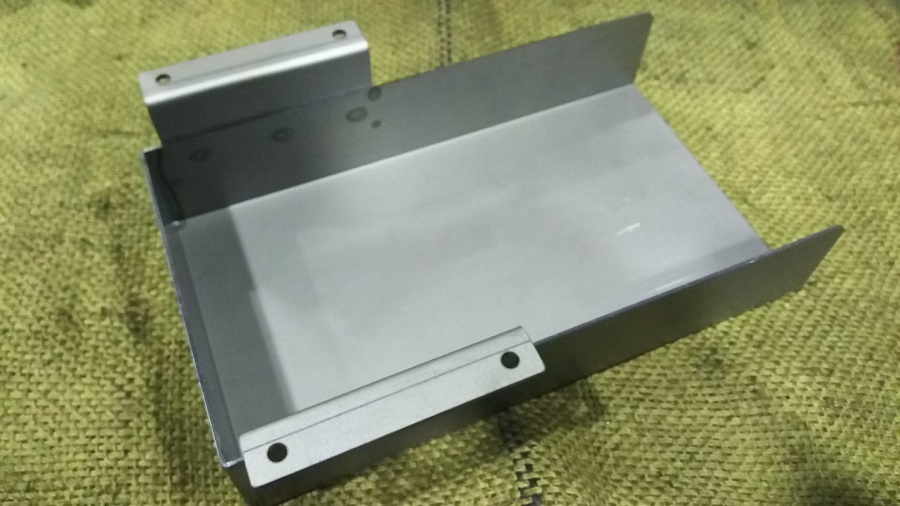

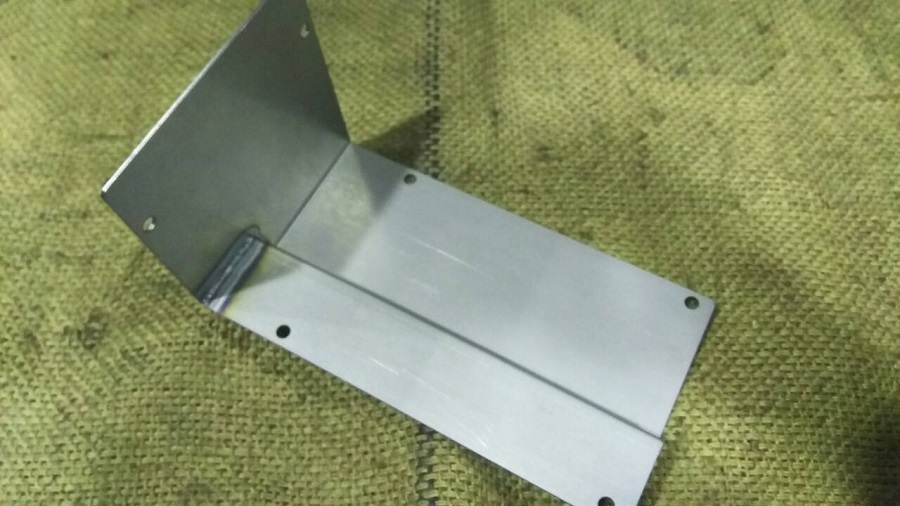

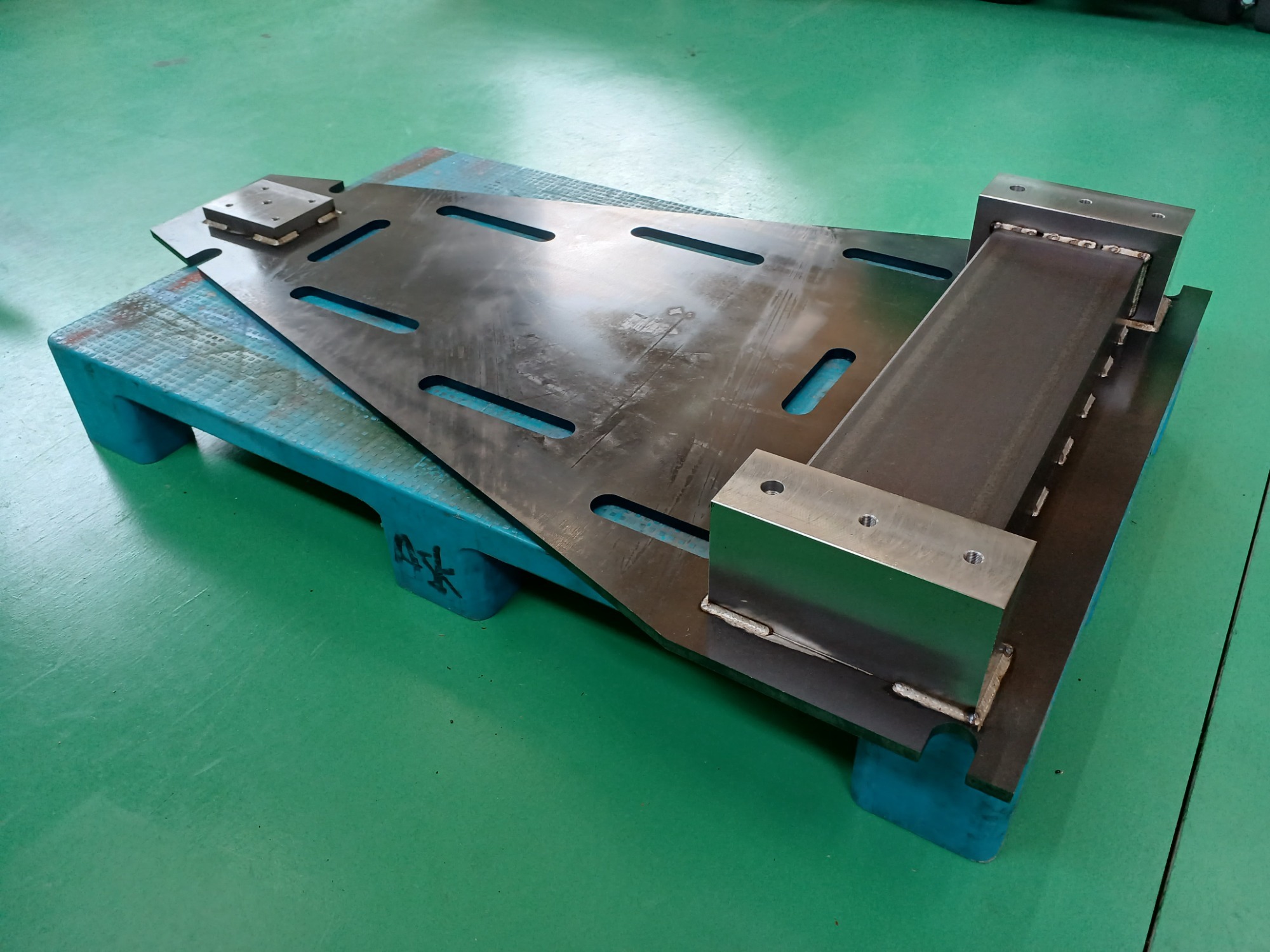

・材質:SS400(鋼)

・生産量:単品

・大きさ:~500mm程度

・精度:±0.1

・生産国:日本

・製作日数:1週間

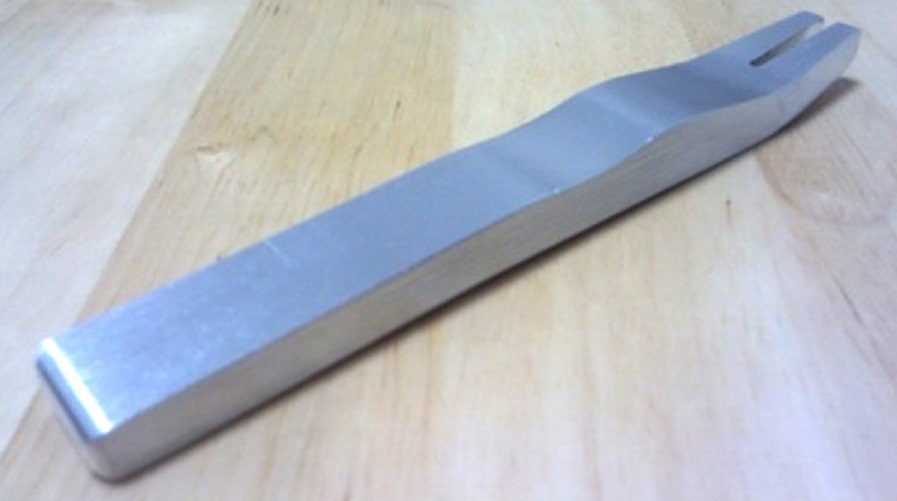

・材質:A5052(アルミ)

・生産量:単品

・大きさ:~900mm程度

・精度:±0.3

・生産国:日本

・納期:約2.5週間

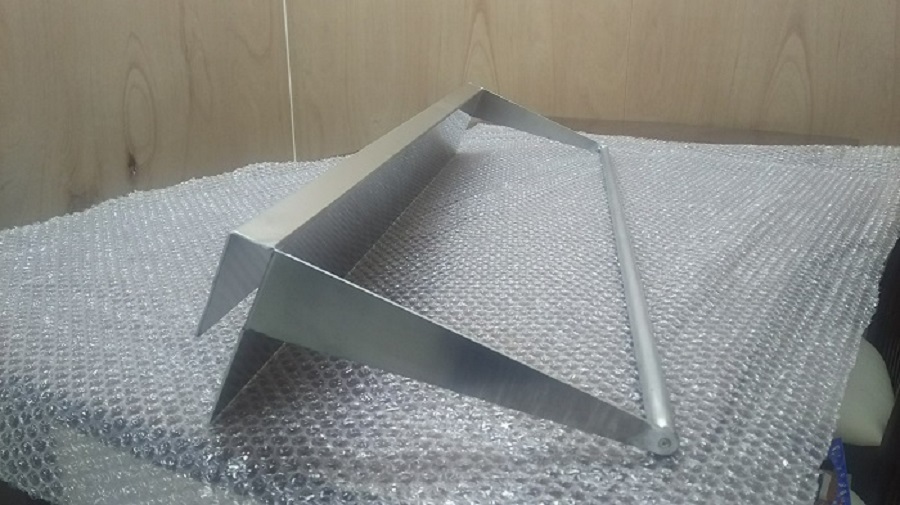

・材質:SUS304(ステンレス)

・生産量:単品

・大きさ:~150mm程度

・精度:±0.1

・生産国:台湾

・製作日数:2週間


材質:ステンレス(SUS304)

数量:1枚

サイズ:3 x 200 x 200


レーザー切断の後でバリ取りしています。

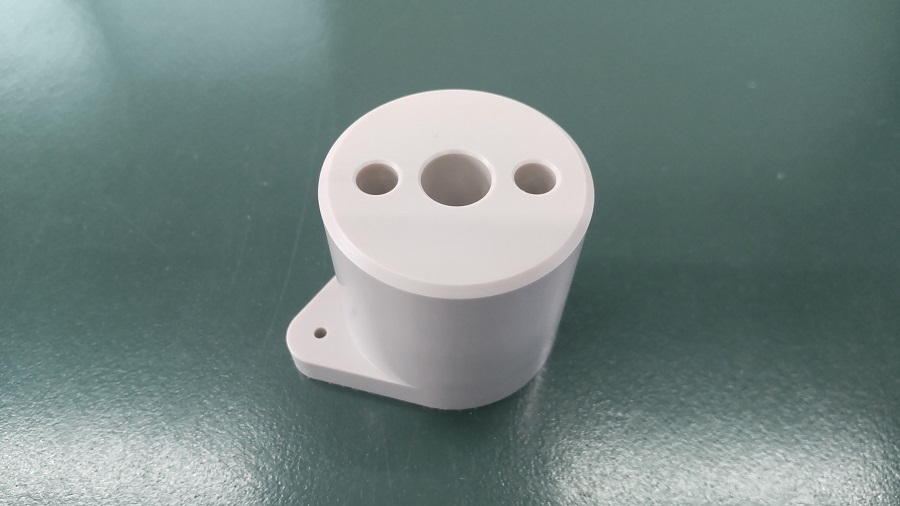

・名称:ナイロンキャップ

・材質:MCナイロン

・大きさ:Φ25x30

・精度:±0.1

 ・生産国:日本

 ・製作日数:約7日


上のパーツを組み合わせた形です。

MCナイロンで切削したパーツにスポンジを接着し、別に製作したゴムパーツを差し込んで2つの部品に仕上がります。

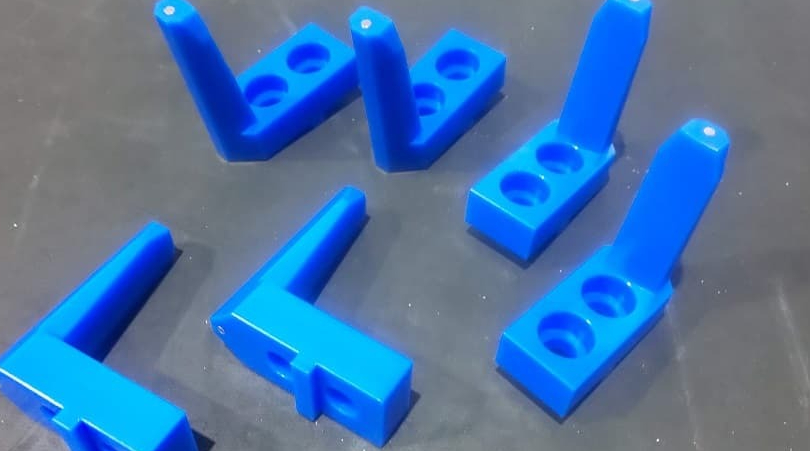

こちらは、同じ物をABS樹脂で切削した後に青色に染色したもの。

ゴムがはまる部分は染色していないので白っぽい色が残っています。


一見すると同じようにも見えますが、製品としての見栄えはABS樹脂の方が綺麗ですね。

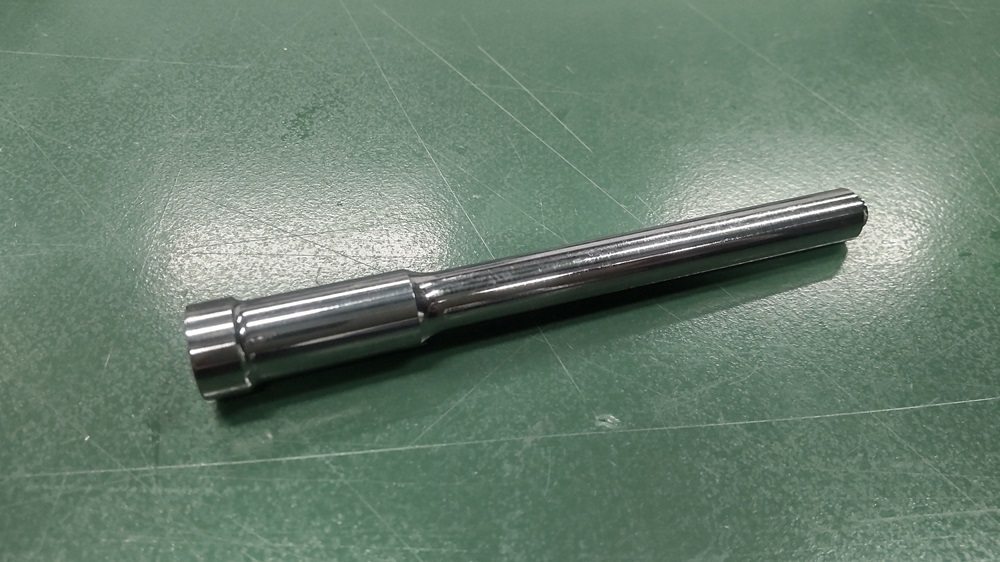

・名称:ダイスピン

・材質:SKH51

・大きさ:Φ3.8x135

・精度:0~-002

 ・生産国:日本

 ・製作日数:約3日

外注 多ロット製品



・名称:針山ピン

・材質:S45C

・生産量:1ロット4000個

・大きさ:Φ13x59

・精度:±0.1

・生産国:日本

・製作日数:約半月(生産計画にもよります)

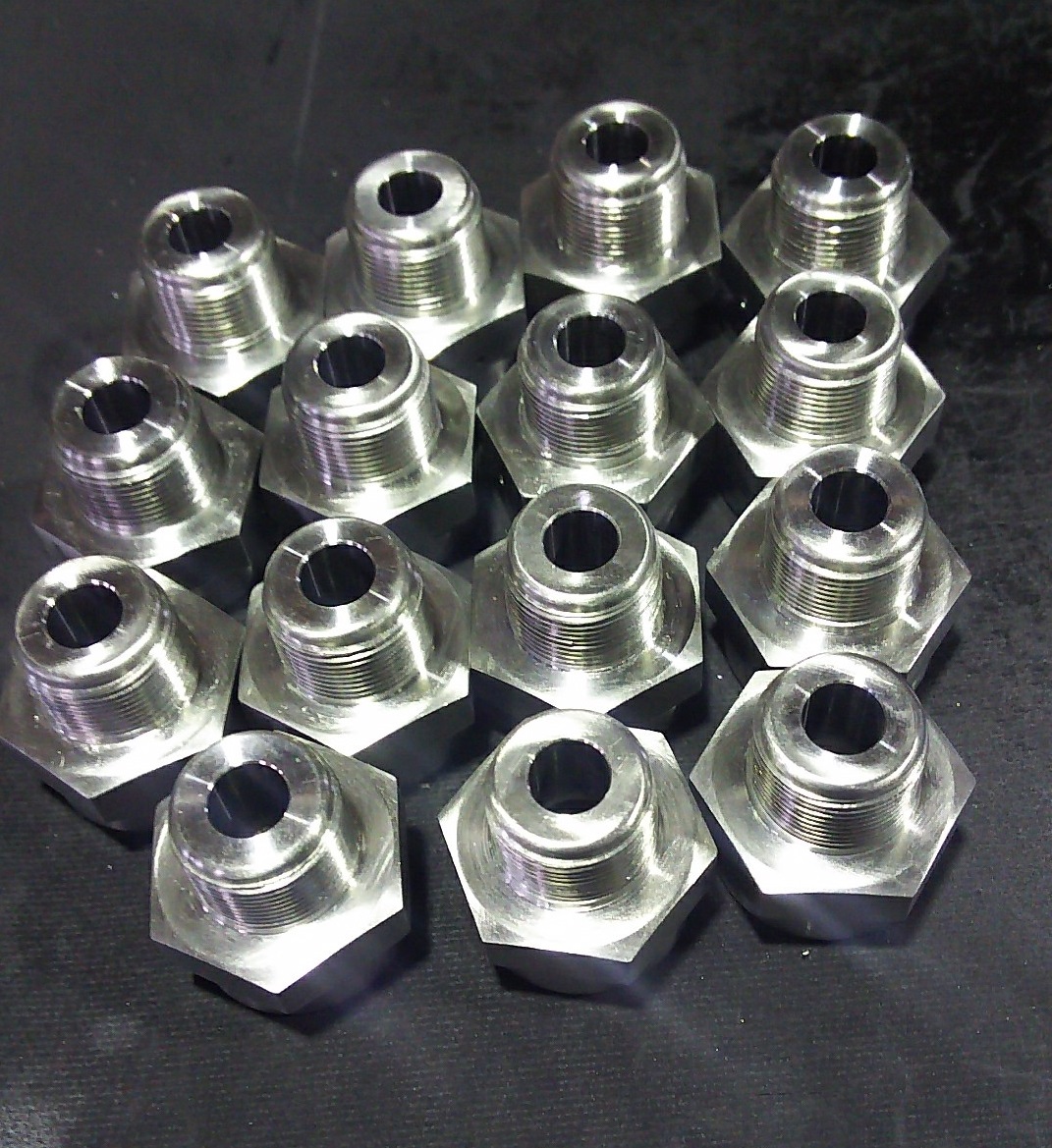

・名称:継手

・材質:SUS304

・生産量:1ロット200個

・精度:±0.05

・生産国:中国

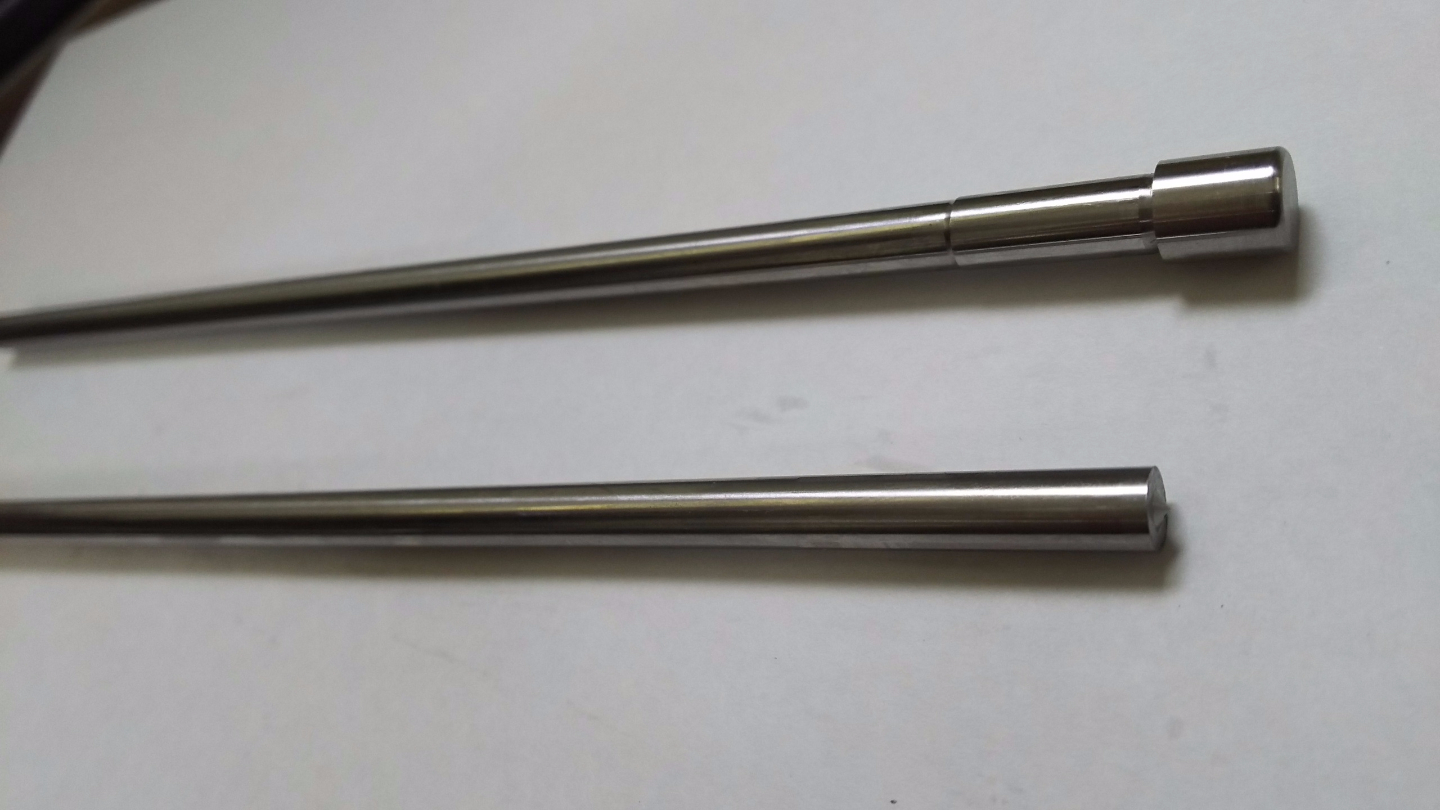

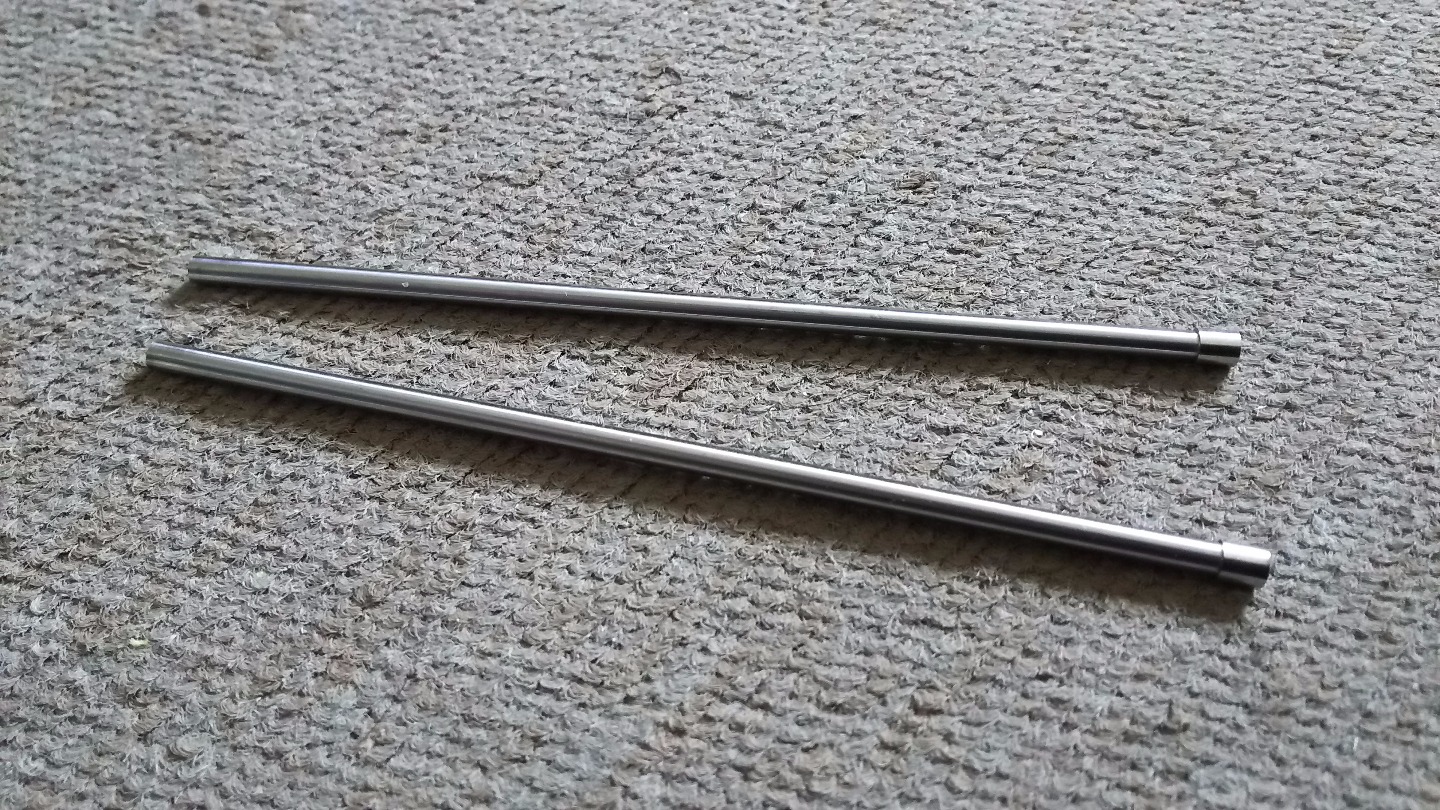

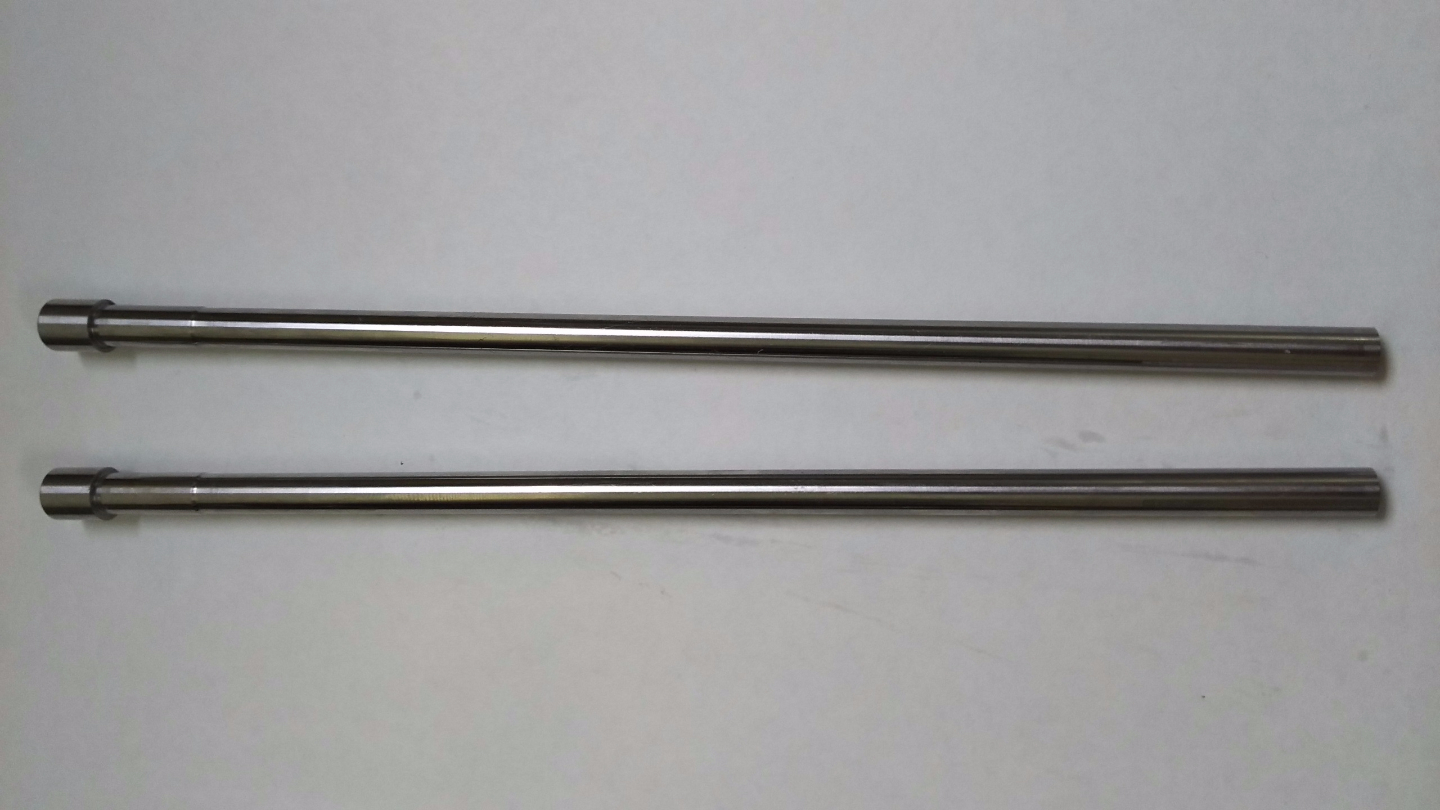

・名称:エジェクターピン

・材質:YXR3

・大きさ:Φ6.6x205

・精度:0~-0.015

・生産国:日本

・製作日数:約10日間


弊社では量産品などを海外生産することでコストダウンに貢献します。

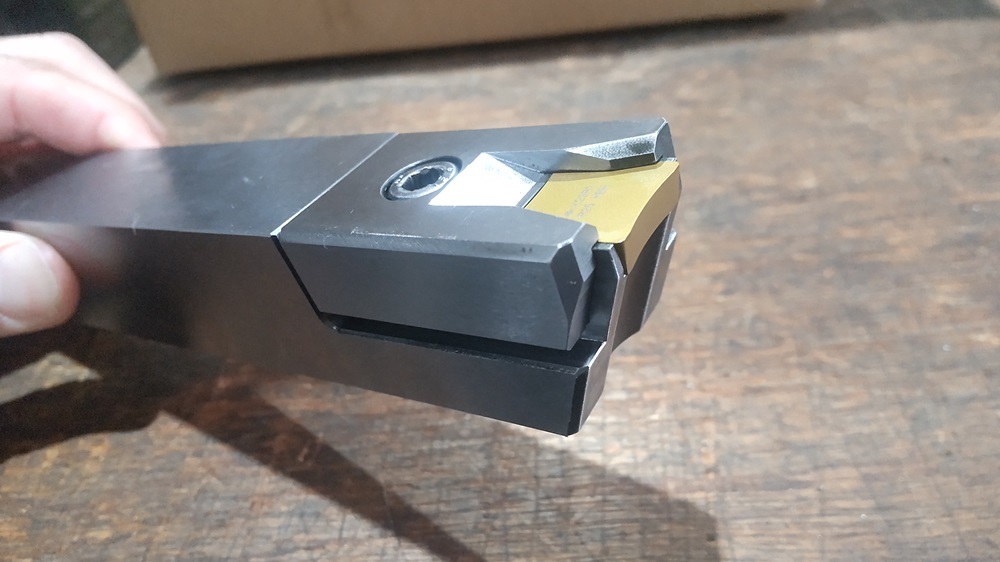

  • 名称:チップホルダー
  • 材質:SCM440
  • 生産量:月200~300個
  • 大きさ:17 x 32 x 157
  • 焼入れ硬度: HRC42~43
  • 精度:±0.03
  • 生産国:中国 上海

  • 名称:ピン
  • 材質:SKH51
  • 生産量:60~100本 / 1週間
  • 大きさ:Φ18 x 60
  • 焼き入れ前荒加工
  • 生産国:中国 大連

  • 名称:カシメ治具 ローラー
  • 材質:SKH51
  • 大きさ:Φ20 x 52
  • 焼入れ硬度: HRC60~62
  • 精度:±0.02
  • 生産国:台湾

  • 名称:ローラー
  • 材質:SKH51
  • 大きさ:Φ24 x 52
  • 焼入れ硬度:HRC60~62
  • 精度:±0.02
  • 生産国:台湾

・名称:長穴パンチ

・材質:SKD11

・大きさ:Φ44 x 112

・焼入れ硬度:HRC60

・精度:±0.02

・生産国:台湾



・名称:アルミ栓

・材質:A5052

・大きさ:Φ12 x 50

・表面処理:白アルマイト

・精度:±0.05

・生産国:ベトナム



その他、ロストワックスや鋳造品の大量生産の受注も可能です。
最少ロットや金型料金等の見積もりは随時受け付けております。


中国での鋳造・鍛造も提案しております。

中国での鋳造

・名称:熱間鍛造用パンチ

・材質:SKD61(HRC48-50)

・大きさ:Φ60 x 50

・生産国:ベトナム


焼入れ後に切削および、放電加工。

その後、ペーパー磨きなどで仕上げています。

冷間圧造用の消耗品の部品加工

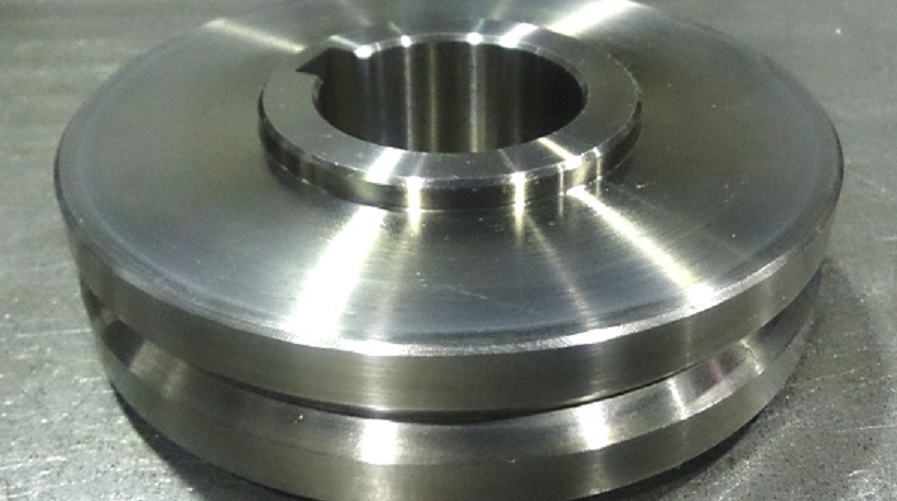

線材を送る線送りロール

線送りロール
MCナイロン製送りロール

パンチホーマーやリヘッダーを使った冷間圧造でネジを製造する時には必ず必要になる部品の1つ。

ネジの材料となる線材を送るためのロールです。弊社ではS45CからSKD材、MCナイロンまで幅広く対応しております


使い古した中古品の外周線径拡大などのロール修正もやってます。


上記写真のうち、MCナイロン製(右側2つの写真)は台湾製です。

国内と海外とコストや納期を比較しながら加工相談に対応させて頂いております。



線材を運ぶフィンガー

ネジの冷間圧造に使用する消耗部品のうち欠かせないのが、線材を運ぶためのフィンガー(爪)と呼ばれる部品です。

線送りロールはコイルからネジの材料となるワイヤー線を送るために使用し、フィンガーはナイフで所定の長さに切断した線材をダイス側へはさんで運ぶための部品です。

3段、6段とホーマーダイスが増えればそれだけ、線材を運ぶためのフィンガーが必要になります。

線材を掴む部分は弊社ではフライス加工で製作いたします。


多くはS50C(S45C)の素材で製作いたしますが、SK3などで製作し、焼き入れをすることもあります(HRC58-60程度)。

S50Cの場合は、線材を掴む部分に高周波焼きれをすることもあります。

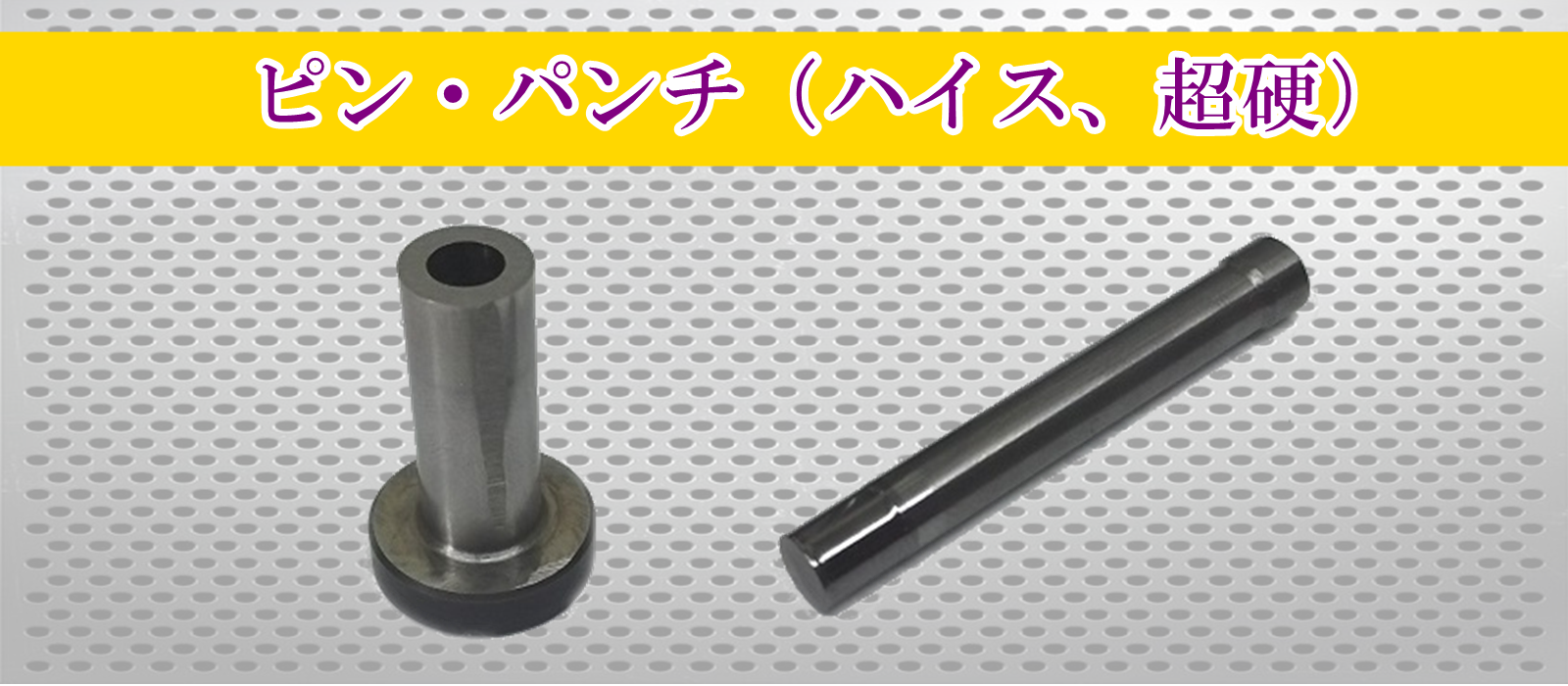

ピン・パンチ

ハイスや超硬製のパンチやKOピン、ダイスピンなども製作可能です。

製造は国内および海外の両方で対応し、コーティングも可能。


とりわけ、台湾では異形パンチ(KOピン)も得意としており、価格面でのメリットが大きいとご好評をいただいております。
