「アルミフレームを使った架台設計、強度や組立で悩んでいませんか？」

生産ラインや実験装置、各種機械の架台を設計する際、「アルミフレームで設計したいけれど、強度計算や荷重負荷が不安…」「適切なフレーム選定やコストを抑える方法が分からない」と悩んでいませんか？組立工程でも、「ボルト接続の締結強度は十分か？」「剛性を確保しつつ軽量化するには？」など、考えるべきポイントは多岐にわたります。

このページでは、アルミフレームを活用した架台設計の基礎から、強度計算・コスト最適化・組立のコツまで、失敗しないためのポイントを詳しく解説。さらに、専門業者に依頼するメリットや、短納期・高精度な架台製作の流れもご紹介します。

アルミフレーム架台のご依頼・見積りについては以下の項目をこちらのファイルに記載のうえ、問い合わせフォームからお送りください。

【サイズ】

縦：＿＿＿＿＿＿＿mm

横：＿＿＿＿＿＿＿mm

高さ：＿＿＿＿＿＿＿mm

※高さはキャスター（もしくはアジャスター）を除く高さか否かを明記お願いします。

【棚の数】

＿＿＿＿＿＿＿段　※棚の高さも明記願います。

【棚板の種類】

・アルミニウム

・ステンレス

・樹脂

※アルミニウムはA5052、ステンレスはSUS304を使用。樹脂の場合は打ち合わせによります。

【耐荷重】

＿＿＿＿＿＿＿kg

・キャスター有りの場合、ストッパー付きかストッパー無しか。

・ストッパー無しの場合はアジャスターにて

【その他要望】

その他、要望があれば記載をお願いします。

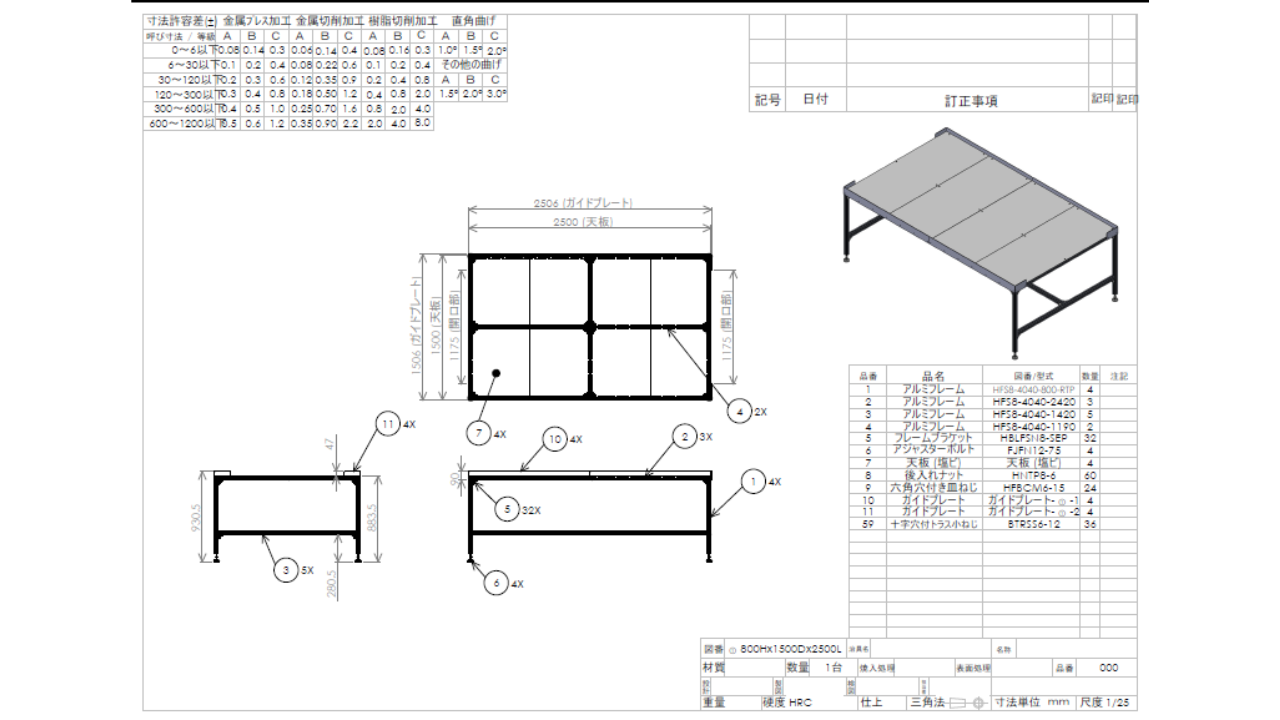

アルミフレーム架台の設計は、軽量で耐久性があり、カスタマイズ性が高いため、多くの産業で採用されています。しかし、適切な設計を行わなければ、強度不足やコスト増大につながるリスクがあります。ここでは、アルミフレーム架台の設計の基本を押さえ、失敗しないためのポイントを解説します。

アルミフレーム架台が多くの現場で採用される理由は、軽量でありながら十分な強度を持ち、モジュール設計の自由度が高い点にあります。従来の鉄製フレームと比較すると、重量は約1/3に抑えられるため、作業負担を軽減しながらも、耐荷重性能を確保できます。

1. アルミフレームの特長

• 軽量で高強度：アルミニウム合金の強度を活かし、適切な設計を行うことで、作業負荷を減らしながら耐久性を維持可能。
• 組み立てが簡単：ねじやボルトを活用し、溶接なしで結合できるため、現場での調整が容易。
• カスタマイズ性の高さ：ブラケットやパーツを追加しながら、後から改良・拡張が可能。
• 耐腐食性に優れる：アルマイト処理されたフレームは、酸化や腐食に強く、屋外でも使用しやすい。

2. 用途別の設計事例

アルミフレーム架台は、多くの分野で活用されています。以下は、代表的な用途の一例です。

• 生産ラインの機械架台
  工場の組立ラインや搬送設備のフレームとして活用され、空圧機器や安全装置を組み込むことも可能。例えば、自動車製造ラインでは、アルミ架台にロボットアームを設置することで、精密な位置決めと安定した作業を実現。

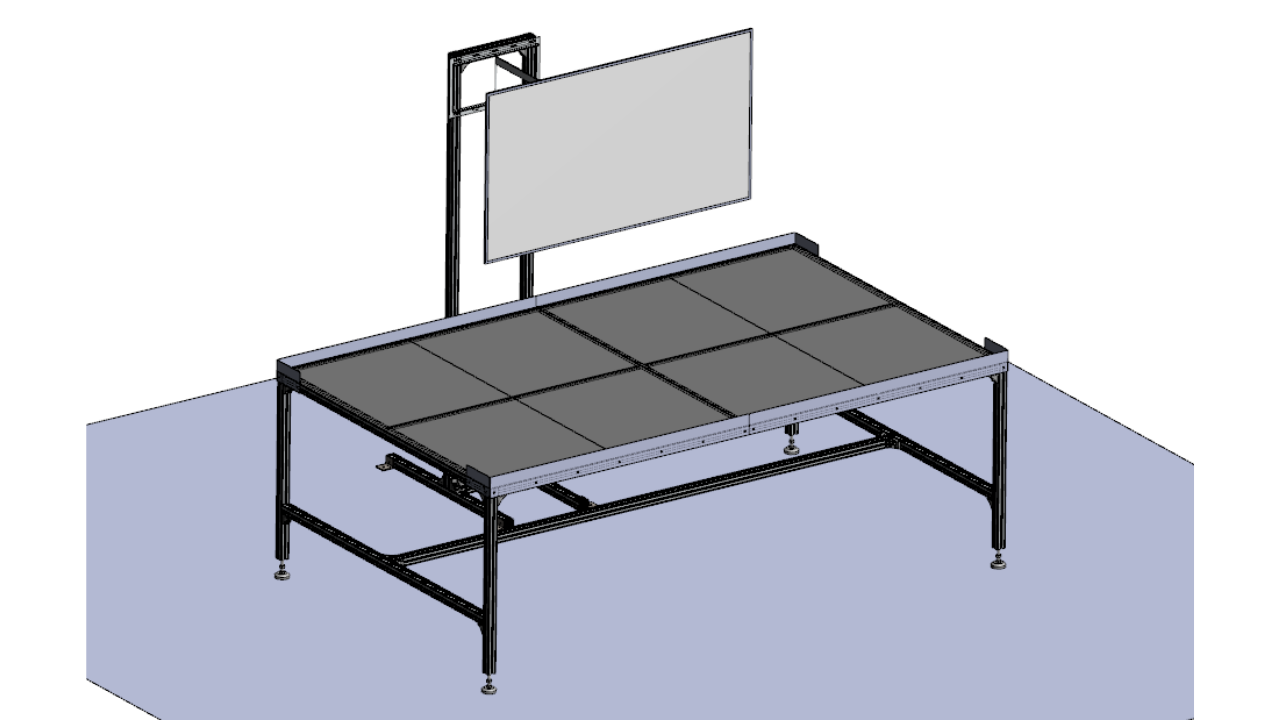

• 作業台・検査台
  組立作業や検査工程で使われる作業台として導入されることが多く、高さ調整が容易なため、作業者の負担軽減につながる。樹脂や木材の天板と組み合わせることで、静電気対策も施せる。

• 実験装置の架台
  研究機関や大学の実験室では、計測機器や精密機械の架台として活用される。例えば、電子顕微鏡の架台では、振動を抑えるための補強フレームやダンパーを設置することで、精度の高い測定が可能となる。

アルミフレーム架台の設計で最も重要なのは、適切な強度計算とフレーム選定です。これを怠ると、荷重に耐えられず変形や破損が発生するリスクがあります。特に、架台に機器を取り付ける場合、荷重の分散と補強設計が不可欠です。

1. 強度計算の基礎（静荷重・動荷重の考え方）

アルミフレーム架台の強度計算では、「静荷重」と「動荷重」を考慮する必要があります。

• 静荷重：架台の上に載せる装置や部品の重量を指し、設計時には最大積載量を基準にフレーム強度を計算する。例えば、300kgの装置を支える架台なら、各フレームが支える荷重を均等に分散させる設計が求められる。
• 動荷重：架台上の機器が動作する際に発生する衝撃や振動の影響を考慮する。例えば、振動を伴うコンベアシステムでは、支柱に補強材を追加し、フレームの剛性を高めることが重要。

2. フレーム選定の重要性（プロファイル形状、肉厚、補強方法）

適切なフレーム選定を行うことで、必要な強度を確保しながら、コストや重量を最適化できます。

• プロファイル形状の選定
  フレームの断面形状は、荷重のかかる方向によって適切なものを選ぶ必要があります。例えば、30×30mmの正方形プロファイルは軽量用途向け、45×90mmの長方形プロファイルは高荷重向けに適しています。

• 肉厚（厚み）の選定
  フレームの肉厚が厚いほど強度は増しますが、コストや重量も増加します。一般的には、標準の1.5mm厚のフレームで十分な剛性が得られますが、高荷重の場合は2.0mm以上を推奨。

• 補強方法の活用
  フレーム単体の強度が不足する場合は、補強材を追加することで剛性を向上させることができます。

  • ブレース（筋交い）を入れる：架台の横揺れを防ぐため、斜めに補強材を設置。
  • ブラケットを活用する：接合部にL字やT字の補強ブラケットを使用し、荷重を分散。
  • ボルト締結の強度向上：適切な締結トルクで固定し、フレームの緩みを防ぐ。

アルミフレーム架台の設計が完了したら、次は組立工程です。

しかし、適切な締結方法や部品選定を誤ると、架台の剛性が確保できず、振動や荷重に耐えられない可能性があります。また、組立工程の最適化を考えないと、作業効率が悪くなり、コストや納期にも影響を及ぼします。

次に、組立工程をスムーズに進めるために重要な締結部品の選定、組立のしやすさを考慮した設計、組立時の注意点を詳しく解説します。

アルミフレーム架台の組立を成功させるためには、設計段階での準備が非常に重要です。特に、適切な締結部品を選ぶことと、組立しやすい構造を考えることがポイントになります。以下のチェックリストを活用することで、組立のトラブルを防ぎ、作業時間を短縮できます。

1. ボルト・ナットの適切な選定（締結強度と耐久性の確保）

締結部品の選定ミスは、架台の剛性や耐久性を大きく左右します。例えば、適切な締結強度を確保しないと、振動や荷重に耐えられず、長期間の使用で緩みやすくなるリスクがあります。

• ボルトの材質選び：一般的にステンレス製（SUS304）のボルトは錆びにくく耐久性がありますが、コストがやや高め。コストを抑えるなら、亜鉛メッキ鋼（SCM435）も選択肢になります。
• ねじの種類：六角ボルトが最も一般的ですが、作業効率を上げるならトルク管理がしやすいキャップボルトが推奨されます。
• 締結トルクの管理：適切なトルクで締めることで、部材の変形を防ぎながら、強固に固定できます。一般的なM8ボルトなら約25N・mのトルクが目安です。

2. 設計段階で考慮すべき組立のしやすさ（部品点数の削減、組立工程の最適化）

組立作業の効率を上げるためには、部品点数を削減し、シンプルな構造にすることが重要です。以下のポイントを押さえて設計することで、作業時間を大幅に短縮できます。

• 組立作業の簡素化：ボルト締結のみで組み立て可能な構造を採用することで、溶接作業や追加工が不要になり、コスト削減につながる。
• 事前に加工済みの部品を活用：長さカットやタップ加工が施されたフレームを使用することで、現場での加工手間を削減できる。
• 部品の統一：例えば、すべてのボルトをM8で統一することで、作業者が複数の工具を使う手間を省ける。

組立作業を短納期で完了させるためには、事前準備と作業の流れをしっかり計画することが重要です。以下のポイントを押さえておくと、トラブルを未然に防ぎ、スムーズに組立を進められます。

1. 振動・衝撃に強い設計のコツ（ブレースや補強部材の活用）

架台が振動や衝撃に弱いと、機器の精度低下や故障の原因になります。特に生産ラインや実験装置では、振動の影響を最小限に抑えるための補強が不可欠です。

• ブレース（筋交い）の設置：フレームの横揺れを防ぐため、架台の四隅や中央に対角線上に補強材を追加。
• ゴムダンパーの活用：床に接する部分に振動吸収用のダンパーを設置し、装置への振動伝達を抑制。
• ブラケットの追加：通常のボルト締結だけでは剛性が不足する場合、L字型やT字型のブラケットを追加して補強。

2. 組立ミスを防ぐ方法（事前の仮組み、加工精度の確認）

組立時のミスを防ぐためには、事前の仮組みと部品の精度確認が重要です。部品の寸法が少しでもずれていると、フレームが正しく組み上がらず、歪みや強度不足を引き起こします。

• 仮組みの実施：本組みの前に、すべての部材を仮配置して、部品同士の干渉がないか確認。
• 加工精度のチェック：アルミフレームの切断精度は±0.5mm以下が理想。寸法が合わない場合は、適切な工具で微調整。
• トルク管理の徹底：締結時のトルクが強すぎるとフレームが変形し、弱すぎると緩みやすくなるため、作業者全員がトルク管理を徹底する。

アルミフレーム架台の設計と組立には、強度計算、部品選定、加工精度の管理など、専門知識が求められます。特に、「設計に時間がかかる」「強度計算に自信がない」「短納期で組み立てたい」といった課題を抱えている方にとって、プロに依頼することが最適な解決策となります。

1. 自社設計 vs プロ依頼｜品質・コスト・納期の違い

「自社で設計すればコストが抑えられる」と考えがちですが、実はプロに依頼することでトータルコストを削減できるケースが多くあります。特に、以下の点で大きな違いが生まれます。

特に、短納期・高精度が求められる案件ではプロへの依頼が圧倒的に有利です。平野製作所では、アルミフレームの最適なプロファイル選定から、溶接不要のボルト締結による強度確保まで、高品質な架台を設計・製作します。

2. 設計ミスを防ぎ、最適なフレーム選定・加工を実現

アルミフレーム架台の設計ミスは、耐荷重不足・振動による破損・組立時の不具合など、後のトラブルにつながります。プロに依頼することで、以下の点が確実にクリアされます。

• 適切な強度計算：静荷重・動荷重を考慮し、過不足のない最適設計を実現
• フレーム選定の最適化：用途に応じて30×30mm～90×90mmのフレームを選定し、剛性を確保
• 補強材・ブラケットの活用：ブレースや補強プレートを適切に配置し、振動・衝撃に強い架台を実現

たとえば、200kgの機器を搭載する架台なら、45×45mmのアルミプロファイルを使用し、ねじ固定部にはL型ブラケットを追加することで剛性を高める設計が可能です。このように、設計のプロが最適な解決策を提案し、無駄のないフレーム選定と加工を実現します。

1. 依頼前に確認すべきポイント（使用環境、荷重条件、組立スペース）

プロに依頼する際には、あらかじめ設計の基本情報を整理しておくとスムーズです。以下の項目を確認しましょう。

• 設置場所の環境：屋内・屋外使用の違いにより、耐候性のあるフレームが必要か判断
• 搭載する機器の荷重条件：耐荷重100kg未満なら30×30mm、500kg超なら90×90mmのフレームが推奨
• 組立スペースの確保：狭いスペースでの組立が必要な場合、分解・組立しやすいモジュール構造を選択

これらの情報をもとに、プロが最適な設計プランを提案します。

2. 設計相談 → 見積もり → 製作 → 組立・納品までの流れ

平野製作所では、以下のステップでスムーズな納品を実現します。

設計相談（無料）

• 使用環境、荷重条件、フレームサイズのヒアリング
• 必要に応じて強度計算や3D CADデータの作成

• 最適なフレーム選定・補強設計を含めた詳細見積もり
• 最短1営業日で対応可能（構造が複雑であったり、構成部材が多い場合はこの限りではありません）

• フレームなどの部材調達
• 加工品が構成に含まれる場合は、加工品の手配
• ボルト締結での組立方式なら追加工不要で短納期対応可能

• 完成品の出荷も可能（大型架台は分解出荷対応）
• 組立た状態での出荷の場合、大きさによっては運送業者を手配しますので時間を要します

このように、設計から納品までの流れを最適化することで、最短納期・高品質な架台を提供します。

もちろん、ご自身で組立を行う場合は部材および加工品のみのご提供も問題ありません。

まずはご相談ください。
